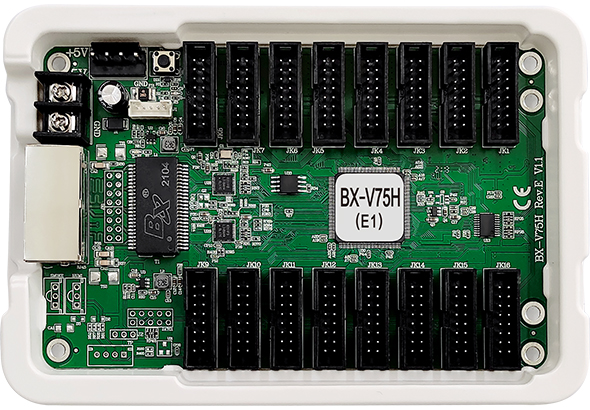

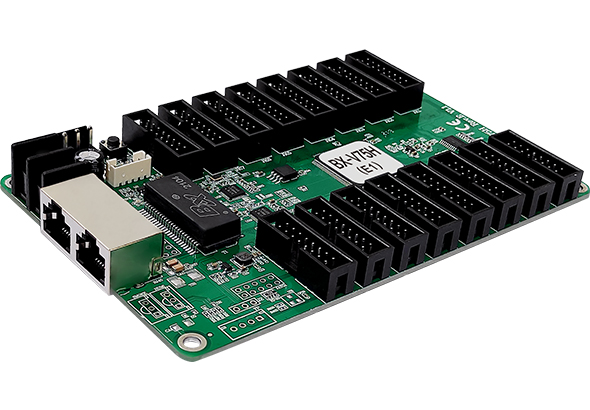

BX-V75H吸收卡是尊龙凯时为更好地顺应小间距LED显示屏的市场需求 ，资助客户节约本钱而推出的一款高性价比产品。在充分包管高品质显示效果和高稳固性的条件下 ，客户使用更利便 ，更实惠。
板载16组75接口 ，32组RGB信号输出；
集成HUB75 ，无需转接板 ，装置便捷 ，稳固性好。
扫一扫 ，“购”惊喜
BX-V75H吸收卡是尊龙凯时为更好地顺应小间距LED显示屏的市场需求 ，资助客户节约本钱而推出的一款高性价比产品。在充分包管高品质显示效果和高稳固性的条件下 ，客户使用更利便 ，更实惠。
板载16组75接口 ，32组RGB信号输出；
集成HUB75 ，无需转接板 ，装置便捷 ，稳固性好。
订单热线：
0512-36912677/88/99
支持所有BX发送卡和OVP发送装备
支持通例芯片实现高刷新、高灰度、高亮度
画质更完善 ，消除显示模组设计引起的某行偏暗、低灰偏红、鬼影等细节问题
支持通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
支持静态至1/64扫描之间的恣意扫描类型
支持恣意空点 ，适配种种规格模组
支持数据偏移实现异形屏幕控制 ，支持球形屏、立方体屏、州不规则异形屏和创意显示屏
支持数据对开 ，显著提高刷新率 ，也可合理镌汰吸收卡使用数目
支持数据组恣意交流 ，便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布
先进生产工艺 ，严酷品控系统 ，零故障出厂 ，返修率≤0.1%；
BX-V全系列设计支持3V-6V宽事情电压 ，-40°C~80°C情形温度下稳固事情。
接纳BX塑壳托架包装 ，阻燃、环保、防静电、耐高温 ，直接上屏。
BX-V系列吸收卡的软硬件设计充分思量用户装置、系统运行和维护时的场景 ，使装置更容易 ，运行更稳固、维护更高效。
2018年10月后批量下线的REV.C版吸收卡周全接纳第二代通讯协议 ，大幅提升用户体验：
⑴ 吸收卡快捷完成参数设置 ，一卡支持所有芯片 ，无需切换或升级程序；
⑵ 使用最新的驱动芯片时 ，快捷升级底层固件 ，200张内的吸收卡升级只需2.5分钟即可完成。
| 手艺指标 | |
|---|---|
| 控制点数 | 单卡带载256×512像素 ，高度≤1024； 板载16组75接口 ，32组RGB信号输出 |
| 灰度品级 | ≤65536级 |
| 灰度赔偿 | 每级灰度自力赔偿 |
| 通讯传输 | |
|---|---|
| 发送装备 | 支持所有BX发送卡、Y/YQ播放器和OVP发送装备 |
| 通讯距离 | 超五类网线≤140M ，六类网线≤170M 光纤线：单模收发器≤20KM ，多模收发器≤550M。（使用中继器无限延伸） |
| 传输装备 | 支持千兆交流机、千兆光纤收发器和千兆光纤交流机 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格三基色LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组 ，支持种种行译码芯片 |
| 扫描类型 | 支持智能描点 ，支持静态至1/64扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点 ，适配种种规格模组 |
| RGB信号 | 支持RGB信号线序无邪界说 |
| 主要功效 | |
|---|---|
| 千兆网模式 | 支持电脑千兆网直接控制模式 ，100万像素内流通播放 ，无需发送卡 |
| 数据走向 | 支持从左到右、从右到左、从上到下、从下到上走线 |
| 数据对开 | 支持数据对开 ，显著提高刷新率 ，也可合理镌汰吸收卡使用数目 |
| 数据组交流 | 支持数据组恣意交流 ，便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布 |
| 异形屏控制 | 支持数据偏移实现异形屏幕控制 支持球形屏、立方体屏、州不规则异形屏和创意显示屏 |
| 千兆口交流 | 双千兆网口不分输入输出 ，恣意交流使用 |
| 系统升级和维护 | |
|---|---|
| 设置文件回读 | 支持回读吸收卡存储的设置信息 ，支持回读吸收卡的固件程序版本 |
| 固件在线升级 |
支持底层软件和FPGA固件在线升级 ，极大利便了系统开发、维护和功效升级 ， |
| 电气参数 | |
|---|---|
| 事情电压 |
5V（3V～6V宽事情电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ，C级达标 |
| 最大功率 | ≤5W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对吸收卡的电源端子和网口举行静电放电抗扰度检测 |
| 浪涌攻击抗扰度 |
对LED控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级 ，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电 ，故障率≤0.3% |
| 结构防护 |
精制塑壳托架 ，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 ，直接上屏装置 |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 |
| 其它信息 | |
|---|---|
| 单卡尺寸 | 143.6mm×91.7mm×17mm |
| 单卡重量 | 约140g |
| 包装信息 | 包装信息 单卡接纳BX塑壳托架包装 ，阻燃、环保、防静电、耐高温 ，直接上屏。 包装箱尺寸：620mm×490mm×180mm ，每箱100张吸收卡。 |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedshowTV 2024多媒体演播器 最新版
版本号：V24.04.03.00 |
74097 | |||
|
BXsetPro通例调屏
版本号：20240312 |
1947 | |||
|
BXsetPro 智能扫描操作说明
版本号：20240320 |
1095 | |||
|
LedshowTV 2019软件 用户手册
版本号：20190722 |
21861 | |||
|
BX-V75H版 规格书
版本号：20200312 |
14868 | |||
|
2024产品选型表
版本号：20240408 |
661 |
