多重工业级品控包管 。全功效设计，网络适配性强，强烈推荐在种种大型无线集群项目和重大网络情形中使用 。板载扬声器接口，可直接带载≤5W喇叭，选配支持中文语音播报 。
支持三基色 ¦ 智能描点 ¦ 情形监测 ¦ 十字屏/T型屏 ¦ 节目播放监看；
板载无线4G�？�，外置4G专用天线；
板载种种传感器接口，板载继电器开关，板载节目选择接口； 板载RS485+USB接口；
涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率；
便捷接入iLEDCloud云平台、 iLEDSys平台（企业版/自力布署）
订单热线：
0512-36912677/88/99
2020版六代产品倾心打造“多场景 ? 全功效”大工程LED显示屏项目专用控制器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》
1. 功效强盛
⑴ 支持三基色 。支持智能描点，便捷适配种种特殊模组和全彩模组；
⑵ 全系列支持中英文语音播报功效，知足项目语音需求；
⑶ 全系列支持wifi无线通讯，知足手机APP操控需求；
⑷ 全系列支持4G无线通讯，知足云平台信息宣布和终端装备治理需求；
⑸ 全系列支持情形监测功效；
⑹ 全系列支持十字屏、T型屏功效；
⑺ 6K系列内置多组中英文字库，支持全球近20个语种字库；
⑻ 6E系列支持超长、超高、超大带载：长度≤8192点，高度≤1024点，最大像素数4096K；
⑼ 6K系列和6E系列支持多组动态区域和实时信息更新；
⑽ 全系列画面移动速率恣意调理，画面移动超等平滑 。6E系列极限带载下画面移动速率凌驾240点/秒；
⑾ 6X系列支持MODBUS工业总线，大大增强了LED显示屏在工业装备配套和工业现场应用的能力；
⑿ 全系列产品支持在系统设置和修改IP，支持IP群组设置，自动检测MAC冲突和IP冲突；
⒀ 全系列产品不分型号，实现U盘节目通配上传；
⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等恣意排版规则，轻松实现横屏竖排 。
2. 接口富厚，工艺优异
⑴ 板载亮度/温度/温湿度传感器接口、红外�？赝方涌凇S485情形传感器接口；（BX-6MT/6A系列除外）
⑵ 板载继电器开关；（BX-6MT/6A系列除外）
⑶ 板载2/4位节目选择接口（6E系列4位，其它2位）；（BX-6MT/6A系列除外）
⑷ 板载全通讯接口
6K/6M/6E系列标配网口+RS232+RS485+USB接口 。-YY系列和部分6K/6M系列板载无线wifi，支持选配；
⑸ 全系列涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
⑹ 全系列接纳塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
3. 性能稳固
⑴ -40℃～80℃情形温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时一直电，≤0.3%故障率；
⑷ IP群组设置，MAC冲突检测；
⑸ U盘超强识读，U盘延伸线≤15m稳固传输；
⑹ 单核架构，双核性能 。相较五代产品，大幅提升刷新率和各项性能；
⑺ 配套SM16188模组时强烈推荐六代系列产品，性能更佳 。
4. 信息清静
⑴ 支持节目播放监看；
⑵ 支持iLEDCloud/iLEDSys信息宣布云平台（国家等保三级认证），具备严酷的节目审核管控系统；
5. 定制开发
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包，包括种种动态库、通讯协议、测试例程等；
⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在种种平台举行二次开发 。
6. 六代产品知足种种应用场景
公交车、出租车、警用车等种种车载LED显示系统
高铁站、地铁站、机场、汽车站等种种交通诱导LED显示系统
限速标记牌、可变情报板、龙门架等高速公路LED显示系统
蹊径情报板、违章车辆警示牌、交通路口指示灯等LED显示系统
医院、政府等办公大厅LED显示系统
银行、邮政、移动等LED显示系统
体育彩票、福利彩票、街道店肆等种种营业网点LED显示系统
社区媒体、停车场、加油站等公共效劳场合LED显示系统
扬尘在线、气象信息等情形监测LED显示系统
种种生产线治理、指挥调理中心LED显示系统
自动售票机、智能电控柜、通道匝机等种种装备配套LED显示系统
......
六代产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位！
六代产品延续了尊龙凯时“激情 立异 界说完善显示”的产品理念！
| 手艺参数 | |
|---|---|
| 产品状态 | 新版2020年10月投放市场，批量现货供应 |
| 控制点数 |
单色32K/双色24K/三基色16K点 |
| 显示模式 | 单色 2048*16 1024*32 672*48 512*64 |
| 存储容量 | 4MByte |
| 节目数目 | 支持128个节目 。特殊需求可定制扩展 |
| 区域数目 | 支持24个区域 。特殊需求可定制扩展 |
| 区域类型 | 天气区、图文区、字幕区、动画区、夏历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区、语音区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功效 | 分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本 |
| 显示效果 | |
|---|---|
| 移动平滑性 | 文字左移不错列，降低移动速率画面不颤抖，长屏左移亮度不损失； |
| 画面稳固性 | 支持画面移动速率恣意调理； 刷新率高，画面稳固； |
| 最佳视效带载宽度 | ≤1536点 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，暂不支持其它行译码芯片，后期陆续添加支持种种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点 |
| 板载接口 | |
|---|---|

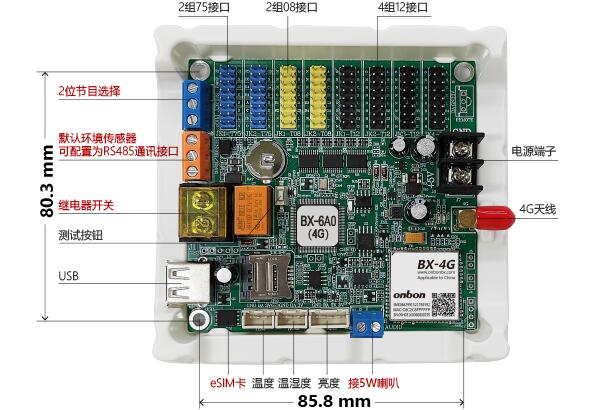

| 显示接口 | 2组T08+4组T12+2组T75 |
| 通讯接口 | 无线4G+RS485+USB接口 |
| 传感器接口 |
板载标配亮度/温度/温湿度传感器接口、RS485情形传感器接口、红外�？赝方涌� |
| 节目选择接口 | 标配2位节目选择接口，支持外部信号控制4个节目切换播放；可通过IO管脚设置知足更多节目切换需求 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| 扬声器接口 | 板载扬声器接口，直接驱动带载≤5W喇叭 。选配语音�？�，支持中文语音播报 。 |
| 主要功效 | |
|---|---|
| 通讯功效 |
支持无线4G通讯 支持U盘下载节目和屏幕参数，支持U盘设置4G和升级固件 |
| 节目群发功效 | 支持差别屏幕的节目自顺应宣布 |
| 节目播放控制 |
支持节目顺序播放、节目准时播放 标配2位节目选择接口，支持外部信号控制4个节目切换播放 |
| 节目播放监看 | 支持节目播放同步监看功效 |
| 继电器开关 | 板载继电器开关，支持软件下令开关和准时自动开关屏幕 |
| 亮度调解功效 | 16级亮度调解，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮 |
| �？仄鞴π� | 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试 |
| 通例传感器 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入 |
| Modbus情形传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情形传感器 支持氧气、二氧化碳、二氧化硫等种种气体传感器，支持雷达测速、水位、雨量、土壤等种种传感器 |
| 天气预告功效 | 支持海内外洋天气预告，外洋凌驾21000个都会，海内支持到所有县区 |
| 信息动态刷新 | 不支持 |
| 语音播报功效 | 支持中文语音播报 �？赏讲ケㄏ允灸谌�，也可自力播报其它内容 。板载扬声器接口，直接驱动带载≤5W喇叭 (6AT&4G除外) |
| 屏参速配功效 | 支持屏幕设置参数的生涯与回读 |
| 恣意排版功效 | 万能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等恣意排版规则，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括种种动态库、通讯协议、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在种种平台举行二次开发，最洪流平知足用户的个性化定制 |
| 云应用和信息清静 |
提供配套的专业级云平台宣布软件和手机App，通过国家信息清静品级�；と度现� 具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效 具备远程LED显示屏治理功效、显示屏状态监测功效，具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级； |
| 固件升级功效 | 支持底层软件在线升级，极大利便了系统开发、维护和功效升级，
为客户有用节约本钱，降低项目危害； |
|
电气参数 |
|
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标 |
| 额定功率 | ≤10W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，故障率≤0.3% |
| 结构防护 | 精制塑壳托架，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，直接上屏装置； |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾 。 |
| 终端治理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理装备 | PC、Android、ios等智能终端装备 |
| 远程控制 | 系统参数设置、节目发送更新、节目播放控制、亮度自动调解、准时开关显示屏 |
| 节目群发 | 支持差别屏幕的节目自顺应宣布 |
| 治理软件 |
LedshowTW图文编辑软件（PC软件） Ledshow手机APP（Android版、ios版） 支持云治理：iLEDCloud信息宣布云平台、 iLEDSys信息宣布平台（企业版/自力布署） |
