专业配套出租车LED后窗透明屏。板载HDMI输入接口，可与种种安卓播放盒便捷配套，也可与种种电脑、机顶盒、智慧网关等便捷配套，无缝对接客户平台。
一屏一卡，小型化设计，等同于将发送卡和吸收卡高度集成；
总像素≤128K点：512*256，宽度≤1024，支持16-20组RGB数据信号；
板载2个60pin高密度毗连器（母座），宽度仅32mm，适用于透明屏特殊结构要求；
涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率。
订单热线：
0512-36912677/88/99
专业为出租车传媒屏深度定制多款超等产品，提供成套解决计划
切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》
Ⅰ. 出租车顶灯屏控制器BX-TAXI
板载5组T75显示接口，其中4组毗连背面LED显示屏，1组毗连正面顶灯模组；
板载富厚的功效接口，可接入出租车种种状态信号和电调信号，也可接入摄像头，具有一键报警等功效。
Ⅱ. 后窗透明屏控制器 BX-Y001+BX-4G01，BX-Z001
小型化设计，超高集成度，宽度仅32mm，适用于透明屏特殊结构要求；
板载2个60pin高密度毗连器（母座），包括富厚的数据显示接口、通讯接口和种种外设扩展接口。
Ⅲ. 后窗车贴屏控制器 BX-Z01
小型超薄�？榛杓�，超高集成度，接纳邮票孔贴装在显示模组背面，适用于超薄显示屏的工艺要求。

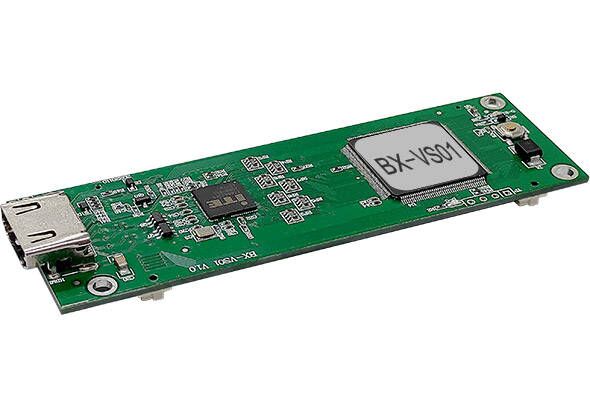

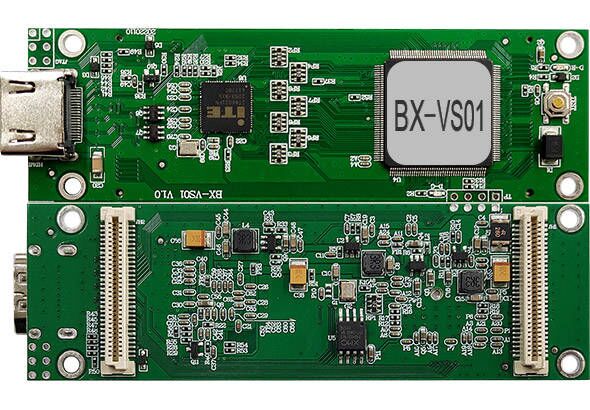

Ⅳ. 后窗透明屏控制器 BX-VS01
板载HDMI输入接口，与安卓播放盒配套。
小型化设计，超高集成度，宽度仅32mm，适用于透明屏特殊结构要求；
板载2个60pin高密度毗连器（母座），宽度仅32mm，适用于透明屏特殊结构要求；
前3款产品均属于异步控制器计划，与iLEDCloud /iLEDSys云平台配套，能够很好地知足大集群出租车传媒屏的装备运维、信息宣布、信息清静和广告监播功效。
第4款产品属于同步控制器计划，板载HDMI输入接口，可种种安卓播放盒便捷配套，无缝对接客户平台。
多重工业级品控包管，性能稳固
⑴ -40℃～80℃情形温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时一直电，≤0.3%故障率；
⑷ 涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
BX产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位！
BX产品延续了尊龙凯时“激情 立异 界说完善显示”的产品理念！
| 手艺指标 | |
|---|---|
| 产品状态 | 2022年2月批量下线 |
| 控制点数 | 总像素≤128K：512*256，宽度≤512，支持16-20组RGB数据信号 |
| 灰度品级 | ≤65536级 |
| 视频源输入 | |
|---|---|
| 视频输入接口 | HDMI |
| 输入区分率 | 支持恣意输入区分率 |
| 视频源帧率 | 标准60Hz，可自动顺应帧率 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片等主流LED驱动芯片，不支持PWM芯片 |
| 行译码IC | 支持行译码和无译码模组，支持种种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点，适配种种规格模组 |
| RGB信号 | 支持RGB信号线序无邪界说 |
| 扩展接口 | |
|---|---|
| 显示数据信号 | 支持16-20组RGB数据信号（来自60pin高密度毗连器） |
| 参数设置接口 | 支持设置串口扩展（来自60pin高密度毗连器） |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持FPGA固件在线升级，极大利便了系统开发、维护和功效升级， 为客户有用节约本钱，降低项目危害 |
| 电气参数 | |
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
| 最大功率 | ≤10W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾 |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 简朴使用教程
版本号：20231116 |
5128 | |||
|
多屏幕模式教程
版本号：20231205 |
1888 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号：20231205 |
3588 |
