专业配套出租车载LED后窗透明屏 ，知足小型透明屏和贴膜屏在种种场景下的配套应用。多重工业级品控包管 ，超强图像解码性能 ，便捷支持网络控制、信息集群宣布和云治理。板载wifi天线 ，支持手机APP ； 选配BX-4G01 ，选配GPS。

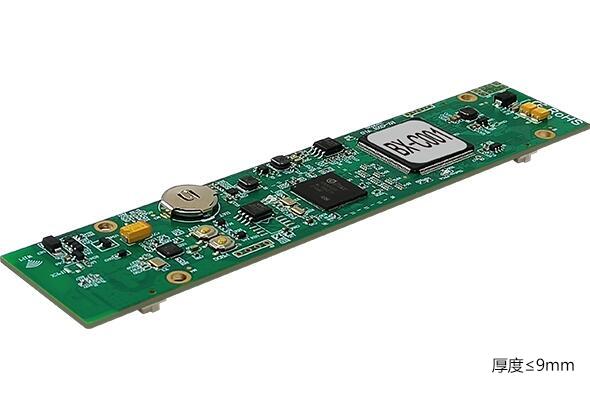

一屏一卡 ，小型化设计 ，超高集成度。 板厚≤9mm ，适于超薄屏 ；
带载指标优于BX-Y001 ； 总像素≤128K点（与驱动芯片和扫描方法相关） ，支持21组RGB数据信号 ，存储容量4GByte ；
板载2个60pin高密度毗连器（母座） ，包括数据显示接口、通讯接口和种种外设扩展接口 ；
涂敷UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 ；
-40℃～80℃情形温度 ，3.5V-5.5V宽电压 ，7*24小时一直电 ，≤0.3%故障率。
订单热线：
0512-36912677/88/99
BX-C001播放器专业配套出租车载LED后窗透明屏
切合 《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》
1. 小型化设计 ，超高集成度
⑴ 带载指标优于BX-Y001 ；
⑵ 版面尺寸148.5×32mm ，厚度≤9mm ，适于超薄屏 ；

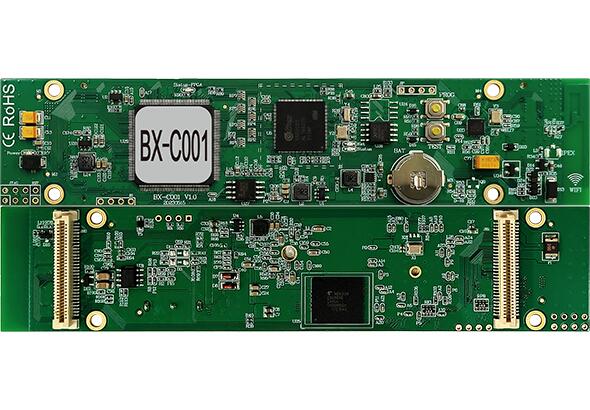

⑶ 接纳2组60pin工业级板对板高密度接插件接口 ，四角与HUB镙柱锁紧 ，防尘防震 ，具有高稳固性和高可靠性 ；
2. 扩展接口富厚
BX-C001播放器板载2个60pin高密度毗连器（母座） ，包括数据显示接口、通讯接口和种种外设扩展接口：
⑴ 支持21组RGB显示数据信号 ；
⑵ 支持全通讯扩展接口
板载wifi天线 ，支持手机APP ；
支持100M网口扩展 ；
支持RS232/RS485串口扩展 ；
支持2组USB扩展信号 ，其中1组可用于4G通讯接口 ，配套BX-4G01 ；
⑶ 支持亮度、温度、温湿度传感器扩展接口 ；
⑷ 支持立体声音频输出信号。选配中英文语音播报功效 ，知足项目语音需求 ；
⑸ 支持倒车/刹车/左转灯/右转灯等行车信号接入 ；
⑹ 支持种种事情指示灯接口扩展。
3. 多重工业级品控包管 ，性能稳固
⑴ -40℃～80℃情形温度 ；
⑵ 3.5V-5.5V宽电压 ；
⑶ 7*24小时一直电 ，≤0.3%故障率 ；
⑷ IP群组设置 ，MAC冲突检测 ；
⑸ 涂敷UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 ；
| 手艺指标 | |
|---|---|
| 产品状态 | 2020年12月投放市场 ，批量现货供应 |
| 控制点数 | 总像素≤128K点（与驱动芯片和扫描方法相关） ，支持16-20组RGB数据信号 |
| 硬件设置 | 1GHz双核处置惩罚器、512MB DRAM ，1080P高清硬解码播放 |
| 存储容量 | 标配4GByte |
| 节目数目 | 不限 |
| 区域数目 | 支持32个区域。特殊需求可定制扩展 |
| 区域类型 |
天气区、图文区、字幕区、视频区、夏历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区 |
| 边框显示 | 区域炫彩边框 |
| 时钟显示 | 夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功效 | 分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本 |
| 显示效果 | |
|---|---|
| 节目分区 | 支持节目恣意位置和数目开窗分区 ，支持区域层叠 ，支持256级透显着示效果 |
| OSD功效 | 支持32bit真彩OSD ，支持视频区和图文区叠加播放 ，支持256级透显着示效果 |
| 显示特效 | 富厚的3D特技、炫彩字幕、炫动配景、炫彩边框等 |
| 移动平滑性 | 图文/字幕画面移动超等平滑 ，最大带载点数下左移速率可达180点/秒 |
| 支持播放媒体 | |
|---|---|
| 视频名堂 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频名堂 |
| 音频名堂 | 支持mp3, wav, wma, ogg, ape, acc等常见音频名堂 |
| 图片名堂 | 支持bmp, jpg, png, gif等常见图片名堂 |
| 文本名堂 | 支持txt, rtf, word, excel等 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组 ，支持种种行译码芯片 |
| 扫描类型 | 支持智能描点 ，支持静态至1/64扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点 ，适配种种规格模组 |
| RGB信号 | 支持RGB信号线序无邪界说 |
| 扩展接口 | |
|---|---|
| 显示数据信号 | 支持16-20组RGB数据信号 |
| 扩展通讯接口 | 支持100M网口扩展 ，支持RS232/RS485串口扩展 ，支持BX-4G01配套 |
| 扩展音频接口 | 支持立体声音频输出信号 |
| 扩展传感器接口 | 支持亮度、温度、温湿度传感器接入 |
| 扩展节目选择接口 | 标配4位节目选择接口 ，支持外部信号控制16个节目切换播放。亦可用作“倒车/刹车/左转灯/右转灯”等行车信号接入 |
| 扩展USB接口 | 支持U盘即插即播 ，也可导入播放 ；U盘延伸线≤7.5m稳固传输 |
| 其它扩展接口 | 支持种种事情指示灯 |
| 主要功效 | |
|---|---|
| 语音播报功效 | 选配支持中英文语音播报功效 ，知足项目语音需求 ； |
| 通讯功效 |
支持局域网和互联网通讯 ，IP在线设置和群组设置 ，MAC冲突和IP冲突自动检测 ； 标配无线wifi ，支持手机APP ；选配BX-4G01 ，选配GPS。 |
| 节目播放控制 | 支持节目顺序播放、节目准时播放 ；支持紧迫通知 ； 板载4位节目选择接口 ，支持外部信号控制16个节目切换播放 |
| 截屏监视功效 | 支持对节目播放的目今显示画面举行截屏监看 |
| 旋转显示功效 | 支持90°/180°/270°屏幕旋转显示功效 |
| 区域复制功效 | 支持区域复制功效 |
| 亮度调解功效 | 16级亮度调解 ，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮 |
| 传感器接入功效 |
通过扩展传感器接口 ，支持亮度、温度、温湿度传感器接入 |
| 天气预告功效 | 支持海内外洋天气预告 ，外洋凌驾21000个都会 ，海内支持到所有县区 |
| 信息动态刷新 |
支持32个动态区域 ，支持信息实时刷新 |
| 多屏同步功效 |
支持多个播放器在播放相同节目信息时 ，坚持播放画面实时同步的功效 |
| 配景音乐功效 | 支持节目配景音乐 |
| 网络流媒体播放 | 支持HLS、RTSP和RTMP协议的网络流媒体的播放 |
| 日志纪录功效 |
包括通讯日志和节目播放日志。 每条通讯日志包括提倡方、爆发时间、相关事务、相关参数及通讯效果。每条节目播放日志包括节目名称和播放时间。 |
| 加密认证功效 |
支持对播放器设置通讯密码 ； 支持SSL/TLS加密协议 ，包管通讯信息清静。支持数字署名认证手艺 ，包管素材传输准确和清静。 |
| 数据库毗连功效 | 支持毗连mySQL、SQL server名堂的数据库 ，自动获取数据并显示 |
| 网络数据分区功效 | 通过效劳器端URL并指定字段 ，动态获取JSON文件数据和JSON字段值 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包 ，包括种种动态库、通讯协议、测试例程等 ； 支持JAVA/C/C++/C#/Delphi等主流编程语言 ，支持用户在种种平台举行二次开发 ，最洪流平知足用户个性定制功效的开发和拓展。 |
| 云应用和信息清静 |
支持并提供配套的专业级云平台宣布软件 ，通过国家信息清静品级� ；と度现�。 支持配套的云平台微信小程序 ，支持移动端装备便捷完成信息的编辑和宣布 ，同时包管信息清静。 具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效 ； 具备远程LED显示屏治理功效、显示屏状态监测功效 ，具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效。 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级功效 |
支持底层软件和FPGA固件在线升级 ，极大利便了系统开发、维护和功效升级 ， 为客户有用节约本钱 ，降低项目危害 |
| 电气参数 | |
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ，C级达标 |
| 最大功率 | ≤10W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级 ，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电 ，故障率≤0.3% |
| 结构防护 |
精制塑壳托架 ，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 |
| 终端治理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理装备 | PC、Android、ios等智能终端装备 |
| 远程控制 | 系统参数设置、节目播放控制、节目发送更新、亮度自动调解、准时开关显示屏 |
| 治理软件 |
Ledshow Suite（PC软件）、LedSuite 手机APP |
